气动压力控制系统|压力控制系统

气动压力控制系统
气动压力控制系统

一、气动压力控制系统 概述

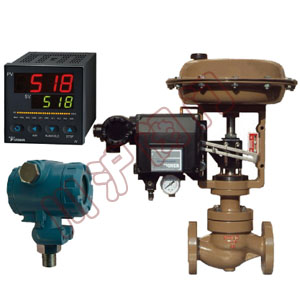

上海川沪阀门有限公司设计的气动压力控制系统,是由气动调节阀、压力变送器、压力调节仪组成,可以完成现代工业过程中对管道压力的全自动控制。具有安装方便、响应快、控制精度高、整定方便、性能可靠等特点。广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业。

二、气动压力控制系统 工作原理

以气体或液体管道或容器中的压力作为被控制量的反馈控制系统。在许多生产过程中,保持恒定的压力或一定的真空度常是正常生产的必要条件。很多化学反应需要在恒压下进行,为保持流量不变也常需要控制主压力源的压力恒定。根据不同应用场合,压力控制可采用不同的方式。当控制性能要求不高时,可采用比较简单的控制装置,如压力调节阀等。对性能要求较高或生产过程比较复杂,宜采用压力控制系统。压力控制系统的结构是闭环的,由压力传感器、压力控制器和调节阀组成。

三、气动压力控制系统 原理图

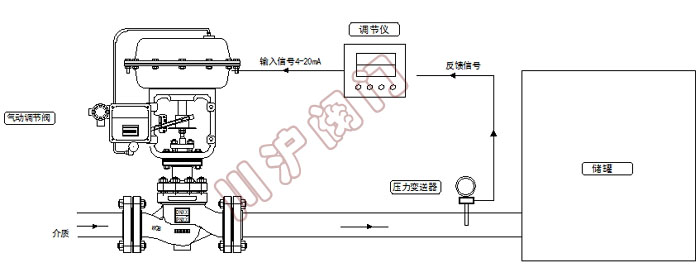

气动压力控制系统 原理图
气动压力控制系统 原理图

四、气动压力控制系统 调节阀技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 等百分比、直线性
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)

五、气动压力控制系统 调节阀性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
