气源三联件|空气过滤减压阀

一、气源三联件 概述

气源处理三联件 气动三联件是气源处理件 气压传动系统中,气动三联件是指空气过滤器、减压阀和油雾器,有电磁阀和气缸能够实现无油润滑(靠润滑脂实现润滑功能),便不需要使用油雾器!过滤度一般为50-75μm,调压范围为0.5-10Mpa,如需过滤精度为5-10μm,10-20μm,25-40μm,及调压为0.05-0.3Mpa,0.05-1Mpa三大件无管连接而成的组件称为三联件。三大件是多数气动系统中不可缺少的气源装置,安装在用气设备近处,是压缩空气质量的最后保证。三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。空气过滤器和减压阀组合在一起可以称为气动二联件。

气源三联件

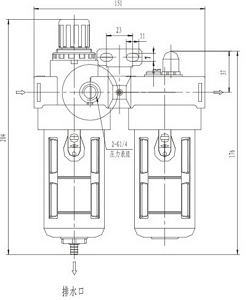

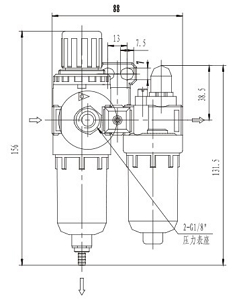

二、气源三联件 结构尺寸

美标气动球阀 美标气动球阀

三、气源三联件 注意事项

气源处理三联件注意事项
  1、部分零件使用PC(聚碳酸酯)材质,禁止接近或在有机溶剂环境中使用。PC杯清洗请用中性清洗剂。
  2、使用压力请勿超过其使用范围。
  3、当出口风量明显减少时,应及时更换滤芯。

四、气源三联件 安装

气源处理三联件使用说明
  1、过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。
  2、压力调节时,在转动旋钮前请先拉起再旋转,压下旋转钮为定位。旋转钮向右为调高出口压力,向左旋转为调低出口压力。调节压力时应逐步均匀地调至所需压力值,不应一步调节到位。
  3、给油器的使用方法:给油器使用JIS K2213输机油(ISO Vg32或同级用油)。加油量请不要超过杯子八分满。数字0为油量最小,9为油量最大。自9-0位置不能旋转,须顺时针旋转。
