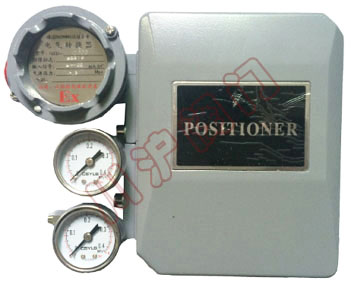

一、电气转换器 概述QZD型电气转换器系气动单元组合仪表转换单元申一个品种，它用以将DDZ型调节器，变速器输出的4～20mA;0～10mA电流联络信号，经电气转换器成比例地转换为0.02～0.1MPa(0.2～1kgf/cm2)气动模似信号，作为气动薄膜调节阀和气动阀门定位器的气动控制信号，以及电动仪表与气动仪表之间的信号转换。因此，电气转换器是工业自动化仪表中不可缺少的一种产品，它不仅沟通了电动调节仪表与气动仪表的组合应用，而且还为微型计算机配用终端执行元件提供了信号转换的中间环节。故被广泛应用于石油、化工、电站、化纤、冶金和轻纺等工业生产的自动控制过程中。 |
 |
1、QZD2000型电气转换器与ZPD2000型电气阀门定位器结构上具有相似性，通用零部件达80%以上。
2、可实现正作用转换器和反作用转换器。
3、结构牢固，调校简单，安装方便。
4、防爆功能采用外壳隔爆，具有室外防水型（增安型）、
耐压防爆型（隔爆型）、 本质安全型（本安型）。
5、可实现分程控制。
6、带有输出、气源压力表。
7、抗震动。
| 规格 | 参数 |
|---|---|
| 输入信号 | 4～20mA（标准） 0～10mA（变型产品） |
| 输出压力 | 0.02～0.1MPa（0.2～1kg/cm2） |
| 气源压力 | 0.14MPa（1.4kg/cm2） |
| 输入阻抗 | 300Ω±10Ω[ 4～20mA时]； 1000Ω±30Ω [0～10mA时] |
| 环境温度 | -25～+55℃（一般型）；-25～+40℃（防爆型） |
| 相对湿度 | 5～95% |
| 防爆型式 | ExdⅡBT6 隔爆型（用"d"表示，老标志用"B"表示）； ExiaⅡCT6 本质安全型（用"i"表示，老标志用"A"表示） |
| 气源接口 | 螺纹M10×1 配管Φ6×1 |
| 信号接口 | M22×1.5（G 1/2） |
| 基本误差 | ≤±1%（输出压力范围的百分数表示） |
| 回 差 | ≤1%（输出压力范围的百分数表示） |
| 死 区 | 小于基本误差限绝对值的1/5 |
| 耗 气 量 | 小于1000L/h（标准情况下耗气量） |
| 传送时间 | ≤4秒（管径Φ4，长为60m时） |
| 绝缘电阻 | 不小于20MΩ |
| 外壳材料 | 压铸铝合金、表面喷塑处理 |
| 外形尺寸 | 203×160×105（长×宽×高） |
订货时请注明产品名称、型号。本公司产品出厂均按正作用转换器装配，因此，如在下列情况中使用，订货时必须说明，以便按用户需要装配出厂。
●防爆类型
●需反作用定位器
●需分程控制
