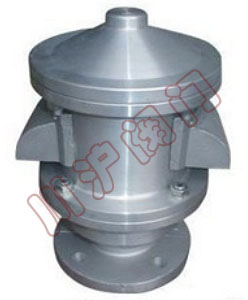

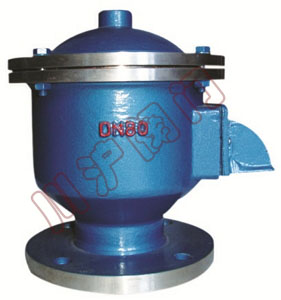

ZZFX呼吸阀|全天候呼吸阀

呼吸阀	呼吸阀

一、呼吸阀 概述

ZZFX呼吸阀，又称为全天候呼吸阀，是维护储罐气压平衡，减少介质挥发的安全节能产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。
当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置。

二、呼吸阀 阀门选型

紧定式呼吸阀
紧定式呼吸阀通常用于低压直通管道，密封性能完全取决于塞子和塞体之间的吻合度好坏，其密封面的压紧是依靠拧紧下部的螺母来实现的。一般用于PN≤0.6Mpa。

填料式呼吸阀
填料式呼吸阀是通过压紧填料来实现塞子和塞体密封的。由于有填料，因此密封性能较好。通常这种呼吸阀有填料压盖，塞子不用伸出阀体，因而减少了一个工作介质的泄漏途径。这种呼吸阀大量用于PN≤1Mpa的压力。

自封式呼吸阀
自封式呼吸阀是通过介质本身的压力来实现塞子和塞体之间的压紧密封的。塞子的小头向上伸出体外，介质通过进口处的小孔进入塞子大头，将塞子向上压紧，此种结构一般用于空气介质。

油封式呼吸阀
现在呼吸阀的应用范围不断扩大，出现了带有强制润滑的油封式呼吸阀。由于强制润滑使塞子和塞体的密封面间形成一层油膜。这样密封性能更好，开闭省力，防止密封面受到损伤。

按选用材质
铸铁呼吸阀、碳钢呼吸阀、铸钢呼吸阀、不锈钢(304、304L、316、316L)呼吸阀

三、呼吸阀 呼吸排放计算

固定顶罐的呼吸排放可用下式估算其污染物的排放量：
LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC
式中：LB-固定顶罐的呼吸排放量（Kg/a）；
M-储罐内蒸气的分子量；
P-在大量液体状态下，真实的蒸气压力（Pa）；
D-罐的直径（m）；
H-平均蒸气空间高度（m）；
△T-一天之内的平均温度差（℃）；
FP-涂层因子（无量纲），根据油漆状况取值在1~1.5之间；
C-用于小直径罐的调节因子（无量纲）;直径在0~9m之间的罐体，C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1；
KC-产品因子（石油原油KC取0.65，其他的有机液体取1.0）

四、呼吸阀 性能指标

五、呼吸阀 维护保养

ZZFX呼吸阀的维护与保养每月一次，冬季每月两次。其方法：先将阀盖轻轻打开，把真空阀盘和压力阀盘取出，检查阀盘与阀盘密封处、阀盘导杆与导杆套有无油污和脏物，如出现油污和脏物应清除干净，然后装回原位，上下拉动几下，检查开启是否灵活可靠。如果一切正常，再将阀盖盖好紧固。
