电动三片式球阀|电动内螺纹球阀

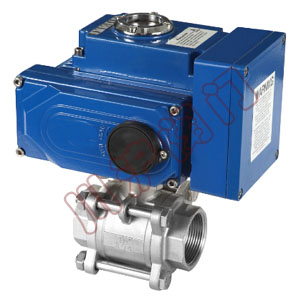

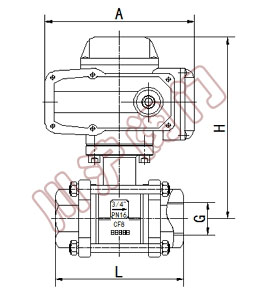

电动三片式球阀 电动三片式球阀 结构图
电动三片式球阀 电动三片式球阀 结构图

一、电动三片式球阀 概述

电动三片式球阀是由精小型电动执行机构三片式内螺纹球阀组成。电动执行机构可以是开关型(电压 AC220\DC24\AC380等)或是调节型(输入输出信号4-20mA),可以组成的电动三片式开关型球阀或者是电动三片式调节球阀。三片式球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 三片式球阀在管路中主要用来做切断、分配和改变介质的流动方向。
三片式球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。
三片式球阀是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

二、电动三片式球阀 技术参数

公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三片式精铸阀体、二片是精铸阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1
配置执行机构 可配HQ、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

四、电动三片式球阀 电动执行机构参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

五、电动三片式球阀 阀门性能规范

试验压力(Mpa) 公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

六、电动三片式球阀 外形尺寸数据表

通径DN 英寸" 连接尺寸
mm inch D L(mm) H 管螺纹G B 重量(Kg)
10 3/8 10 60 57 3/8″ 95 0.34
15 1/2 15 75 68 1/2″ 110 0.47
20 3/4 20 80 70 3/4″ 110 0.68
25 1 25 90 80 1″ 140 1.2
32 11/4 32 110 85 11/4″ 140 1.9
40 11/2 38 125 100 11/2″ 180 2.7
50 2 50 144 110 2″ 180 3.9
65 21/2 64 186 130 21/2″ 200 7.1
80 3 78 206 150 3″ 250 11.5
100 4 98 240 170 4″ 250 20.5
