电动三通分流调节阀|电动防爆三通调节阀

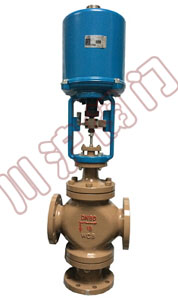

电动三通分流调节阀
电动三通分流调节阀

一、电动三通分流调节阀 概述

电动三通分流调节阀 型号：ZRSF，是由3810L 直行程电动执行机构和三通分流阀体组成。电动执行机构可以选用普通型和防爆型，防爆型电动执行机构防爆等级为ExdII BT4。三通分流调节阀阀体，材质有铸钢（WCB）、304不锈钢、304L不锈钢、316不锈钢、316L不锈钢。根据阀门通过的介质不同，如高温导热油或是高温水蒸气，可选用高温型三通调节阀阀体（阀体上增加散热片）。三通分流调节阀是一进两出。三通分流调节阀所配的电动执行机构，提供控制信号4-20mA，反馈信号4-20mA。电动三通调节阀也是可以根据客户需求，定做成开关型电动三通分流调节阀。电动执行机构电压默认为AC 220V，可配380V电压。

二、电动三通分流调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 分流阀 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流阀 - - - - - - 85 135 210 340 535 800 1360
允许压差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
流量特性 直线性、等百分比
公称压力(MPa) PN1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 双导向型套筒式阀芯
配置执行器类别 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

三、电动三通分流调节阀 电动执行机构

电动执行机构 3810L 防爆电动执行机构 3810L-FB
电动执行机构 3810L 防爆电动执行机构 3810L-FB

四、电动三通分流调节阀 电动执行机构参数

型号 额定输出力N 速度mm/s 大行程
381LSA-08
381LXA-08 		800
800 		4.2
4.2 		30
381LSA-20
381LXA-20		 2000
2000 		2.1
2.1
381LSB-30
381LXB-30		 3000
3000 		3.5
3.5 		60
381LSB-50
381LXB-50		 5000
5000 		1.7
1.7
381LSC-65 6500 2.8 100
381LSC-99 10000 2.0
381LSC-160 16000 1.0

五、电动三通分流调节阀 阀盖形式

电动三通分流调节阀 标准型 电动三通分流调节阀 高温型 电动三通分流调节阀 低温型 电动三通分流调节阀 波纹管型
电动三通分流调节阀 标准型 电动三通分流调节阀 高温型 电动三通分流调节阀 低温型 电动三通分流调节阀 波纹管型

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

六、电动三通分流调节阀 外形尺寸图

电动三通分流调节阀 外形尺寸图
电动三通分流调节阀 外形尺寸图

七、电动三通分流调节阀 连接尺寸参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
H PN16/25 140 140 150 160 180 200 222 230 270 280 306 474 584
PN40 140 140 150 160 180 200 222 230 270 280 306 474 584
PN64 150 160 170 180 200 220 240 260 300 322 380 495 605
H1 155 155 175 180 200 235 250 260 330 350 420 530 680
H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218 218 218

八、气动铸钢单座调节阀 订货须知

1.公称通径
2.公称压力
3.连接方式
4.执行机构
5.作用方式
6.工艺介质及状态
7.阀前压力、阀后压力
8.大、正常、小流量
9.使用温度
