真空蝶阀原理和性能参数

①真空蝶阀工作原理和使用范围

真空蝶阀的工作原理是靠固定在转动轴上的蝶板旋转90°实现阀门的开启和关闭。和其他相同口径的真空阀门相比，真空蝶阀具有结构简单，通导能力大，阀体结构长度短，启闭速度快等优点。国内生产的真空蝶阀有手动、气动、电磁动三种形式，手动真空蝶阀适用小口径（公称尺寸DN32～300）真空抽气系统、抽气管道接通或截止气流之用，气动和电动真空蝶阀，大公称尺寸可达DN5000。

真空蝶阀在开位、关位都有自锁功能，阀板可承受0.3MPa的气体压力，不怕振动，可在任意位置安装，阀杆不窜动。
真空蝶阀使用的介质为洁净空气及不含颗粒粉尘的非腐蚀性气体，密封材料选用丁腈橡胶，可用于介质温度在一25~80℃的高真空系统中，选用氟橡胶密封圈，可用于烘烤温度150℃的超高真空系统中。

②真空蝶阀形式和性能参数

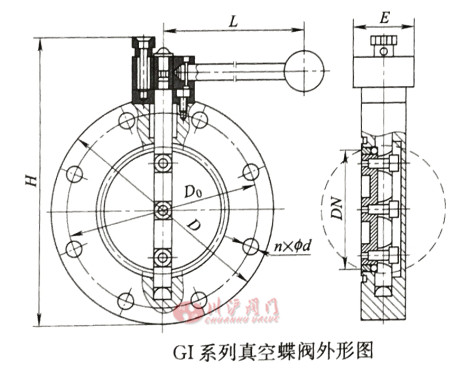

手动高真空蝶阀有GI型、GIA型。GI型真空蝶阀的外形如图1所示。漏气速率小于1×10-6Pa·L/s。

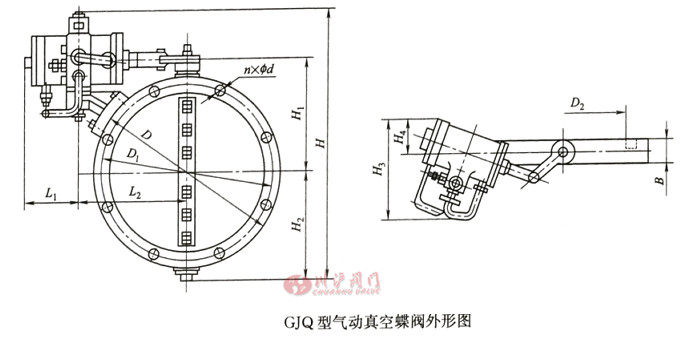

GlQ气动真空蝶阀，采用1/4旋转汽缸，转角可调，设有开位和关位电信号装置，可作为自动控制信号源实现蝶阀启闭的自动控制。外形见图2。

GIQ系列气动真空蝶阀的漏率小于1×10-5Pa·
L/s。密封材料为丁腈真空橡胶，气源压力为0.4～0.6MPa，适用于介质温度一25~80℃，压力7×10-4~105Pa的高真空抽气系统及抽气管道中。

手、电两用型GID电动真空蝶阀，采用1/4旋转的电动装置，工作平稳，噪声小（与气动阀相比），可在任意方向安装，阀门开位和关位均有电信号装置、用于显示阀板开闭状态和自动控制的信号源。

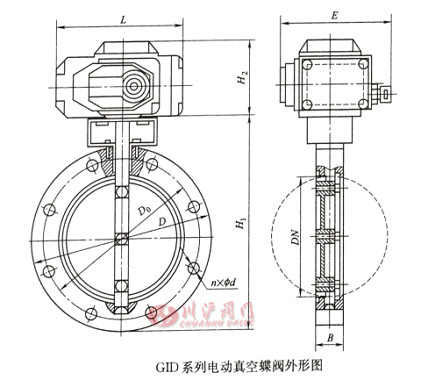

GID系列电动真空蝶阀外形见图3。

GID系列电动真空阀门的阀板密封材料为丁腈真空橡胶，使用介质和环境温度为一25~80℃，漏气速率小于1×10-6Pa·L/s，适用于10-4Pa高真空设备及抽气管道中。

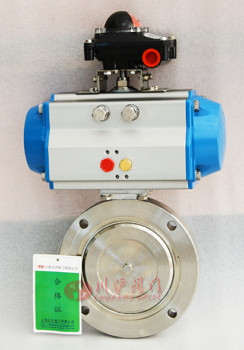

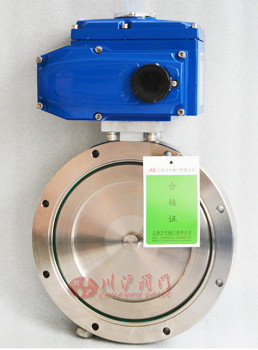

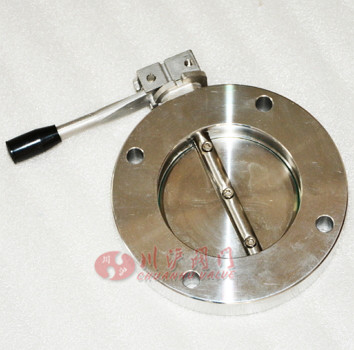

上面图片展示的是上海川沪阀门生产的部分手动真空蝶阀实物图、气动真空蝶阀实物图、电动真空蝶阀实物图，有需要请联系我司销售部。
